WHC减速机产品特点

天美乌鸦糖心果冻在线|天美乌鸦糖心果冻|天美果冻乌鸦|天美糖心果冻乌鸦糖心|天美乌鸦果冻免费|天美mv在线观看官网本系列减速机符合部颁标准JB2318—79，圆弧圆柱蜗杆传动，也称为曲纹面圆柱蜗杆传动，齿形为凸凹面共轭的型式，其中蜗杆为凹面，蜗轮为凸面，蜗杆齿廓为圆弧形，代号为ZC蜗杆。

天美乌鸦糖心果冻在线|天美乌鸦糖心果冻|天美果冻乌鸦|天美糖心果冻乌鸦糖心|天美乌鸦果冻免费|天美mv在线观看官网本产品具有承载能力大，传动效率高，输出扭矩大，工作平稳，寿命长，体积小等特点，广泛应用于冶金、矿山、起重、化工、建筑等行业，其工作环境为—40℃～+40℃。输入轴转数不大于1500转/分，高速轴可正反运转。

传动比标记方法

1、本机结构为单级，包括以下四种：

（1） WHT 通用型

（2） WHX 蜗杆在下型

（3） WHS 蜗杆在上型

天美乌鸦糖心果冻在线|天美乌鸦糖心果冻|天美果冻乌鸦|天美糖心果冻乌鸦糖心|天美乌鸦果冻免费|天美mv在线观看官网（4） WHC 蜗杆在侧型

2、中心矩A mm

本系列规定为42、65、80、100、120、125、150、160、180、200、210、250、280、300、320、360、400、420、450、500共十三种。

天美乌鸦糖心果冻在线|天美乌鸦糖心果冻|天美果冻乌鸦|天美糖心果冻乌鸦糖心|天美乌鸦果冻免费|天美mv在线观看官网3、公称传动比

本系列为8、10、12.5、16、20、25、31.5、40、50共九种。

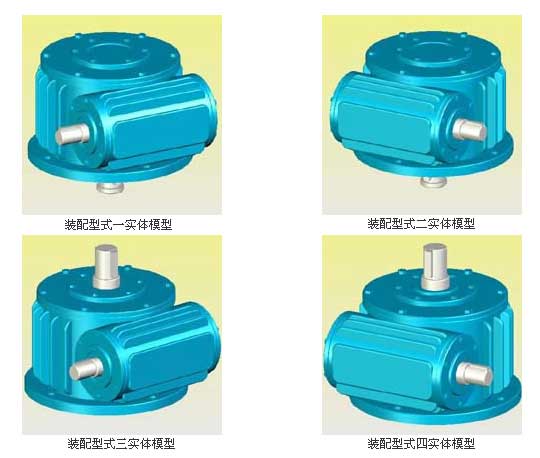

4、装配形式

用罗马数字Ⅰ、Ⅱ、Ⅲ……表示，带风扇的在后面加“F”

WHC圆弧齿蜗轮减速机的蜗轮与蜗杆是凸凹啮合，在啮合区的绝大部分综合曲率半径大，此类微型减速机降低了齿面应力，增加了齿面强度，提高了承载能力，同时该齿形合理地减薄了蜗杆齿厚。

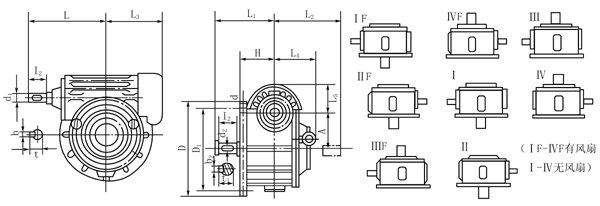

WHC圆弧齿蜗轮蜗杆减速机安装型式及尺寸：

WHC圆弧齿蜗轮减速机的蜗轮与蜗杆是凸凹啮合，在啮合区的绝大部分综合曲率半径大，此类微型减速机降低了齿面应力，增加了齿面强度，提高了承载能力，同时该齿形合理地减薄了蜗杆齿厚。

WHC圆弧齿蜗轮蜗杆减速机安装型式及尺寸
